Канальные фанкойлы Clint UTW 63 - 544.
Описание.
Модульные канальные фанкойлы серии UTW являются идеальным решением для
распределения воздуха через систему воздуховодов или непосредственно в
помещение. Кроме того, отлично зарекомендовали себя при монтаже за
фальш-потолком. Применяются на бытовых и коммерческих объектах: офисы,
гостиницы, рестораны, спортивные залы и магазины. Фанкойлы серии UTW,
установленные в системе с циркулирующей охлажденной водой, производят
охлажденный воздух с низким уровнем шума. Если фанкойлы применяются в
зимний период в системе нагрева (от городской горячей воды или от
чиллера с тепловым насосом), то они производят теплый воздух, тем самым
удовлетворяя потребности в тепле в домашних и промышленных условиях.
Фильтр, поглощая пыль, поддерживает состояние воздушной среды на
необходимом уровне. Он легко извлекается из корпуса для чистки. Фильтр
обеспечивает надлежащий уровень санитарно-технических стандартов, что
особенно важно в помещениях с большим количеством людей. Фанкойлы
используются в 2- или 4-трубных системах. Комплект может быть дополнен
различными секциями: пленум наружного воздуха, секция смешения воздуха
(с клапанами), пленум на нагнетании воздуха для подсоединений к гибким
воздуховодам, секция электрического нагрева. Фанкойлы UIW могут также
использоваться вместе с инновационной системой удаленного мониторинга и
контроля Climafriend для поддержания оптимального уровня комфорта.
Версии.
UTW
Базовый блок
Особенности.
- Конструкция выполнена из оцинкованных
(63-274) или металлических окрашенных листов (333-544), с тепло/
звукоизоляцией.
- Вентилятор центробежного типа с
двухсторонним всасыванием, статически и динамически сбалансирован,
снижающий до минимума уровень шума и вибрации. Прямой привод от
однофазного 3-скоростного электродвигателя (63-274) или с клиноременной
передачей и от односкоростного 3-фазного электродвигателя (333-544).
- Теплообменник имеет медные трубы с алюминиевым оребрением и штуцерами
для удаления воздуха и поддон отвода
конденсата.
- Воздушный фильтр из перерабатываемого
синтетического материала EU3, пригодного для повторного использования;
доступ предусмотрен снизу (63-274) или сбоку (333-544).
- Вентили
удаления воздуха расположены на
теплообменниках. Они обеспечивают удаление воздуха из фанкойла.
- Электрический блок имеет клеммную колодку
для подключения проводов к пульту управления.
Аксессуары.
Отдельно поставляемые аксессуары:
AF Секция фильтра
SF Фланец на нагнетании
GRI/R Воздухозаборная решетка с регулируемыми заслонками + фильтр
BM Регулируемая решетка на притоке
PR Пленум на заборе воздуха
MB Секция смешения с клапанами
SP Пленум на нагнетании воздуха
P3 Пленум на нагнетании воздуха для гибких воздуховодов
WS Секция для 4-трубной системы
EH1 1-я секция электрического нагрева
EH2 2-я секция нагрева с электрическим нагревательным элементом
DPG Приемная и на нагнетании распределительная панель
SM Сервопривод клапана
VR Регулятор скорости вентилятора
DRM Пульт управления
DRA Автоматический пульт управления
Технические данные. Хладагент - H2O
| UTW | | 63 | 93 | 104 | 133 | 153 | 233 | 274 | 333 | 414 | 464 | 544 |
| Охлаждение | Общая холодопроизводительность (1) | кВт | 4,6 | 7,5 | 9,1 | 10,5 | 13,1 | 15,7 | 20,7 | 25,9 | 31,7 | 38,1 | 42,8 |
| Явная холодопроизводительность (1) | кВт | 3,5 | 6,0 | 7,1 | 8,4 | 9,8 | 13,0 | 16,7 | 20,1 | 24,6 | 29,6 | 33,2 |
| Расход воды (1) | л/ч | 791 | 1290 | 1565 | 1806 | 2253 | 2700 | 3560 | 4455 | 5452 | 6553 | 7362 |
| Падения давлений | kPa | 14 | 19 | 21 | 18 | 24 | 24 | 26 | 29 | 14 | 29 | 26 |
| Нагрев | Теплопроизводительность (2) | кВт | 9,8 | 15,5 | 19,7 | 21,6 | 25,9 | 35,5 | 46,3 | 60,1 | 75,8 | 91,8 | 97,1 |
| Расход воды (2) | л/ч | 843 | 1333 | 1694 | 1858 | 2227 | 3053 | 3982 | 5169 | 6519 | 7895 | 8351 |
| Падения давлений | kPa | 23 | 17 | 22 | 40 | 25 | 23 | 32 | 39 | 14 | 48 | 34 |
| Расход воздуха | Максимальная скорость вентилятора | м³/ч | 1000 | 1600 | 1700 | 2200 | 2500 | 3900 | 4500 | 5500 (*) | 6800 (*) | 7700 (*) | 9000 (*) |
| Средняя скорость вентилятора | м³/ч | 800 | 1200 | 1300 | 1800 | 2000 | 3000 | 3800 | | | | |
| Минимальная скорость вентилятора | м³/ч | 600 | 850 | 900 | 900 | 1300 | 1900 | 2000 | | | | |
| Уровень звукового давления (3) | Максимальная скорость вентилятора | дБ(А) | 45 | 44 | 45 | 47 | 49 | 51 | 55 | 56 | 57 | 57 | 58 |
| Средняя скорость вентилятора | дБ(А) | 40 | 38 | 39 | 43 | 44 | 45 | 51 | | | | |
| Минимальная скорость вентилятора | дБ(А) | 34 | 30 | 31 | 28 | 35 | 35 | 37 | | | | |
| Электрические характеристики | Электропитание | В/Ф/Гц | 230 / 1 / 50 | 400 / 3 / 50 |
| Максимальная потребляемая мощность | кВт | 0,09 | 0,15 | 0,15 | 0,15 | 0,15 | 0,42 | 0,60 | 0,75 | 1,10 | 1,10 | 1,50 |
| Максимальный потребляемый ток | A | 1,0 | 2,1 | 2,1 | 2,1 | 2,1 | 3,9 | 6,1 | 3,3 | 3,9 | 3,9 | 5,4 |
| Пусковой ток | A | 1,4 | 2,3 | 2,3 | 2,3 | 2,3 | 5,5 | 8,5 | 5,5 | 6,0 | 6,0 | 6,5 |
| Подсоединения по воде | | "G | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 1" | 1" | 1¼" | 1¼" | 1¼" | 1¼" |
| Вес | Транспортный вес | кг | 29 | 42 | 44 | 57 | 65 | 67 | 70 | 168 | 168 | 173 | 175 |
| Водяной калорифер | Теплопроизводительность (2) | кВт | 6,8 | 10,9 | 11,5 | 13,5 | 16,0 | 20,3 | 22,2 | 47,4 | 58,4 | 64,0 | 75,1 |
| Расход воды (2) | л/ч | 585 | 937 | 989 | 1161 | 1376 | 1746 | 1909 | 4076 | 5022 | 5504 | 6459 |
| Падения давлений | kPa | 10 | 11 | 12 | 15 | 14 | 19 | 23 | 10 | 15 | 10 | 14 |
| Подсоединения по воде | "G | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 1¼" | 1¼" | 1¼" | 1¼" |
| 1-й электронагреватель | Электропитание | В/Ф/Гц | 400 /
3 + N / 50 | | | | |
| Теплопроизводительность | кВт | 3,0 | 4,0 | 4,0 | 4,0 | 6,0 | 6,0 | 6,0 | | | | |
| Максимальный потребляемый ток | A | 4,3 | 8,7 | 8,7 | 8,7 | 13,0 | 13,0 | 13,0 | | | | |
| Ступени | n° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | | | | |
| 2-й электронагреватель | Электропитание | В/Ф/Гц | 400 / 3 + N / 50 | | | | |
| Теплопроизводительность | кВт | 6,0 | 8,0 | 8,0 | 8,0 | 12,0 | 12,0 | 12,0 | | | | |
| Максимальный потребляемый ток | A | 8,7 | 17,4 | 17,4 | 17,4 | 26,1 | 26,1 | 26,1 | | | | |
| Ступени | n° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | | | | |

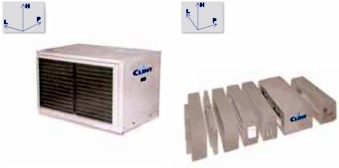

Размеры.
| UTW | | 63 | 93 | 104 | 133 | 153 | 233 | 274 | 333 | 414 | 464 | 544 |
| L | STD | мм | 645 | 1005 | 1005 | 1105 | 1345 | 1345 | 1345 | 1400 | 1400 | 1400 | 1400 |
| P | STD | мм | 455 | 455 | 455 | 505 | 540 | 540 | 540 | 800 | 800 | 800 | 800 |
| H | STD | мм | 295 | 295 | 295 | 325 | 325 | 375 | 540 | 800 | 800 | 1050 | 1050 |
В пространстве.
Примечания.
(1) Температура воздуха на входе в теплообменник 27°C по сухому
термометру / 19°C по мокрому термометру, температура воды 7°C / 12°C.
(2) Температура воздуха в помещении 20°C по сухому термометру, температура воды 70°C / 60°C.
(3) На расстоянии 1 м и с временем реверберации звука 0,5 с.
(*) Односкоростные 3-фазные электродвигатели.
N.B.
• Максимальное рабочее давление 1400 кРа.
• Максимальная температура воды на входе 80°C.
• В воду может быть добавлен ингибированный этиленгликоль.
|
