Clint RCA/SSL 6131 - 9293.
Выносные конденсаторы воздушного охлаждения с осевыми вентиляторами.

Описание.

Выносные конденсаторы воздушного охлаждения с осевыми вентиляторами серии RCA предназначены для работы с чиллерами MEA. Конденсаторы доступны в трех версиях в зависимости от требуемого уровня шума: Standard - стандартный (STD), Silent - низкошумный (SL) и Super Silent - сверхнизкошумный (SSL). Конденсаторы воздушного охлаждения с осевыми вентиляторами c большим радиусом крыльчатки помещены в раструбе для исключения турбулентности воздушного потока.

Конденсаторы могут быть установлены как с горизонтальным, так и с вертикальным направлением потока воздуха.

Версии.

RCA/SSL
Сверхнизкошумный блок

Особенности.

Рама корпуса выполнена из окрашенной оцинкованной стали с полиуретановым покрытием.
Крыльчатки вентиляторов имеют большой радиус кривизны для исключения турбулентности воздушного потока.
Теплообменник с гофрированным оребрением и увеличенной поверхностью, с особой конфигурацией решетки для получения наилучшего теплообмена.

Аксессуары.

Аксессуары, поставляемые заводом-изготовителем:

SD Электрический отсек с подключениями

FR Управление плавным изменением скорости вращения вентиляторов

Отдельно поставляемые аксессуары:

SVV Поддерживающие ножки для версий с вертикальным потоком воздуха

Варианты.

MEA	182	202	262	302	364	404	524	604
RCA/SSL	6131	8121	6142	8122	6143	8132	8222	8142

MEA	201	251	301	321	401	501	602	642	702
RCA/SSL	6131	6141	6142	8131	6144	8133	8222	8142	8232

MEA	802	902	1002	1102	1202	1502	1602	1604	1804
RCA/SSL	8241	8242	8242	8252	8252	8253	8262	8272	8273

MEA	2004	2204	2404	3004	3204
RCA/SSL	8282	9261	9272	9273	9283

MEA	702-V	802-V	902-V	1102-V	1202-V	1502-V	1602-V	1802-V	2002-V
RCA/SSL	8232	8241	8242	8243	8252	8262	8263	8273	8282

MEA	2202-V	2402-V	3202-V	3302-V	3402-V	3602-V	4002-V	4202-V	4602-V
RCA/SSL	9261	9272	9283	9274	9275	9293	2x9252	2x9252	2x9262

MEA	5002-V	5602-V
RCA/SSL	2x9263	2x9274

Технические данные.

Хладагент - R407C

RCA/SSL			6131	6141	6142	6143	6144	8121	8122	8131	8132	8133	8142
Расход воздуха		м³/с	4,83	6,44	5,78	8,78	8,22	6,78	8,61	10,17	12,92	11,17	17,22
Соединения	Вход	Ø мм	42	35	54	2х42	54	42	42	42	2х42	54	2х42
Соединения	Выход	Ø мм	35	28	42	2х35	42	28	35	35	2х35	42	2х35
Электрические характеристики	Электропитание	В/Ф/Гц	400/3/50
	Потребляемая мощность	кВт	0,19	0,19	0,19	046	0,46	0,59	1,27	0,59	1,27	0,98	1,27
	Потребляемый ток	A	0,4	0,4	0,4	0,7	0,7	1,2	1,2	1,2	2,5	2,5	2,5
Конденсатор	Вентиляторы	n°	3	4	4	4	4	2	2	3	3	3	4
Конденсатор	Уровень звукового давления (1)	дБ(А)	35	36	36	45	45	36	44	38	46	44	47
Транспортный вес		кг	221	292	325	325	358	279	302	413	447	481	592

RCA/SSL			8222	8232	8241	8242	8243	8252	8253	8262	8263	8272	8273
Расход воздуха		м³/с	16,44	17,33	25,78	23,11	21,33	28,89	26,67	34,67	32,00	40,44	47,33
Соединения	Вход	Ø мм	2x42	2x54	2x42	2x54	2x54	2x64	2x64	2x76	2x76	2x76	2x76
Соединения	Выход	Ø мм	2x35	2x42	2x35	2x35	2x42	2x42	2x42	2x42	2x42	2x54	2x54
Электрические характеристики	Электропитание	В/Ф/Гц	400/3/50
	Потребляемая мощность	кВт	1,27	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59
	Потребляемый ток	A	2,5	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2
Конденсатор	Вентиляторы	n°	4	6	8	8	8	10	10	12	12	14	14
Конденсатор	Уровень звукового давления (1)	дБ(А)	47	41	42	42	42	43	43	43	43	43	43
Транспортный вес		кг	502	742	900	982	1065	1222	1325	1461	1585	1702	1845

RCA/SSL			8282	9252	9261	9262	9263	9272	9273	9274	9275	9283	9293
Расход воздуха		м³/с	46,22	52,50	45,00	63,33	60,00	56,39	52,50	73,89	70,00	60,00	80,00
Соединения	Вход	Ø мм	2x54	2x76	2x76	2x76	2x76	2x76	2x76	2x76	2x76	2x76	2x76
Соединения	Выход	Ø мм	2x54	2x54	2x64	2x54	2x64	2x64	2x64	2x64	2x64	2x64	2x64
Электрические характеристики	Электропитание	В/Ф/Гц	400/3/50
	Потребляемая мощность	кВт	0,59	1,11	0,68	1,11	1,11	0,68	0,68	1,11	1,11	0,68	1,11
	Потребляемый ток	A	1,2	82,7	1,4	82,7	82,7	1,4	1,4	82,7	82,7	1,4	82,7
Конденсатор	Вентиляторы	n°	16	10	12	12	12	14	14	14	14	16	16
Конденсатор	Уровень звукового давления (1)	дБ(А)	44	49	43	50	50	43	43	50	50	44	51
Транспортный вес		кг	1942	2451	3056	2879	3056	3309	3515	3309	3515	3974	3974

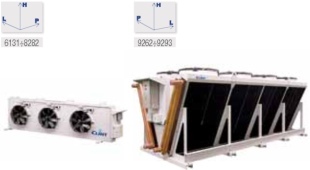

Размеры.

RCA/SSL		6131	6141-6144	8121-8122	8131-8133	8142	8222	8232	8241-8243
L	мм	3520	4660	2820	4170	5520	2820	4170	5520
P	мм	600	600	800	800	800	800	800	800
H	мм	1230	1230	1370	1370	1370	2390	2390	2390

RCA/SSL		8252-8253	8262-8263	8272-8273	8282	9252	9261-9263	9272-9275	9283-9293
L	мм	6870	8220	9570	10920	6430	7680	8930	10180
P	мм	800	800	800	800	2410	2410	2410	2410
H	мм	2390	2390	2390		2226	2226	2226	2226

В пространстве.

Примечания.

(1) Уровень звукового давления измерен в условиях свободного пространства на расстоянии 10 м от блока в соответствии с ISO 3744.
Конденсаторы подобраны для условий: температура конденсации 48 °C, наружная температура 35°C.
